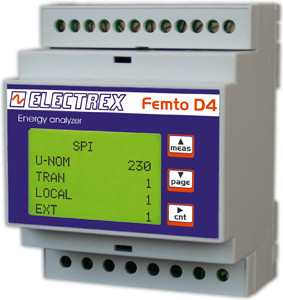

PFA641T-12  FEMTO D4 SPI 2 ENERGY ANALYZER RS485 230-240V 1DI 2DO

FEMTO D4 SPI 2 ENERGY ANALYZER RS485 230-240V 1DI 2DO

Cod. PFA641T-12

Sistema di protezione di interfaccia per impianti allacciati alla rete di distribuzione in BT dotato anche di funzioni di contatore/analizzatore di energia mono-trifase. Utilizzabile con TA esterni /1A o /5A (non compresi nella confezione).

Predisposto alla gestione dei segnali IEC/EN 61850 tramite lo strumento Yocto net che consente anche la programmazione tramite pagine web dei parametri, la gestione di avvisi/allarmi, la gestione di carichi, la visualizzazione di pagine web con i parametri rilevati in campo (energia prodotta, irraggiamento, temperature, ecc.) sia istantanei che storici sotto forma di grafici.

Realizzato nel rispetto delle prescrizioni della Norma CEI 0-21;V1:2012-12. Consente di coprire tutti i requisiti (sia come soglie di tensione che di frequenza) dell'allegato A 70, richiamato dalla delibera 243/2013 per tutti gli impianti connessi alla rete in bassa tensione, indipendentemente dalla data di entrata in esercizio (se installato con le impostazioni di default, di cui alla tab. 8 della norma CEI 0-21:2012-12).

Display LCD grafico retroilluminato. Interfaccia RS485. 1 ingresso e 2 uscite digitali da alimentare esternamente (massima tensione applicabile 27 Vdc, massima corrente commutabile 27mA) 1 per protezione e 1 per rincalzo. La dichiarazione di conformità è valida per il Femto D4 SPI 2 installato in abbinamento al Relè 2 Out Kit cod. PIT0000-92 che comprende 1 alimentatore switching cod. PFTP100-Q2 e 2 relè di scambio.

Protezioni implementate: 59.S1  (misura media mobile) Massima tensione su 10 minuti; 59.S2 Massima tensione; 27.S1 Minima tensione; 27.S2 Minima tensione; 81>.S1 Massima frequenza; 81<.S1 Minima frequenza; 81>.S2 Massima frequenza; 81<.S2 Minima frequenza.

Gestione comandi implementati: comando locale da tastiera, da porta seriale RS485 con comandi Modbus, e via web tramite lo strumento Yocto net (vedi kit cod. PKA0050-00); segnale esterno (da tastiera); teledistacco (da porta seriale); funzione rincalzo DDI (1 ingresso e 1 uscita digitali).

Dimensione guida DIN 4 moduli. Alimentazione 230-240V.
